Нефтепромысловая автоматическая установка для капитального ремонта скважин
Любой вопрос об этом продукте, пожалуйста, напишите sales.ru@sjpec.com. Вы получите ответ в течение 24 часов!
Характерные особенности
- Предназначена для буровых компаний, первая в своем роде в Китае;
- Автоматические операции с высокой степенью автоматизации с помощью одной кнопки;
- Сокращает затраты на оплату труда;
- Снижает интенсивность труда;
- Безопасная и надежная эксплуатация.
Нефтепромысловая автоматическая установка для капитального ремонта скважин
Капитальный ремонт нефтяных скважин – высокотехнологичная работа с высоким уровнем риска. Стандартная установка для ремонта нефтяных скважин имеет проблемы с такой сложной техникой эксплуатации и высокой интенсивностью труда. Shengji, в сотрудничестве с Буровой Корпорацией Шэнли, разработала систему автоматизации установок для капитального ремонта нефтяных скважин.
Система включает двойные трубы с площадкой для верхового рабочего, с определением расстояния автоматическим устройством, болтовую балочную конструкцию, ручное управление механизма, приемный мост с силовым приводом, подъемник с силовым приводом, гидравлический зажимной патрон, систему регулирования и контроля мощности. Система использует автоматическое управление с помощью одной кнопки. Для операции требуется только один бурильщик, один оператор на устье скважины и один обходчик (осмотрщик).
Нефтепромысловая автоматическая установка для капитального ремонта скважин имеет высокую степень автоматизации, применяя модульную интеграцию и усовершенствованную технологию автоматической замкнутой системы управления. Функционирует как устройство с самообнаружением неисправностей, утечек, защитой от короткого замыкания и аварийной сигнализацией и т.д. Имеет возможность удаленного контроля.
Автоматическая установка для капитального ремонта скважин значительно увеличивает автоматизацию капитальных ремонтов, уменьшает количество операторов, снижает трудоемкость работников. Технология усовершенствована, безопасна и надежна.
Shengji может разработать и произвести нефтепромысловую автоматическую установку для капитального ремонта скважин в соответствии с требованиями заказчика.
| Температура окружающей среды (˚C) | -20～45 |
| Влажность окружающей среды | ≤90% +20℃ |
| Скорость ветра при эксплуатации (м/с) | 0～17.1 ветровая нагрузка 7 |
| Скорость спуско-подъемных операций (с/узел) | 120 |
| Номинальное рабочее давление гидравлической системы (psi) | 2300 |
| Электропотребление 380В (±10%) | 80кВт |
| Атмосферное давление (psi) | ≥116 |
Данное устройство взаимодействует с эксплуатационной буровой вышкой, тракторным подъёмником, механизированным устройством для замены ручного поворотного элеватора, подъемом насосно-компрессорных труб вручную, ручными гидравлическими щипцами насосно-компрессорных труб двойного действия. Устройство выполняет полную механизацию спуска и подъема насосно-компрессорных труб посредством связи между скважиной и пультом управления человек-машина.
Дополнительная система автоматизации капитального ремонта скважин представляет собой комплект комплексного оборудования для капитального ремонта, который объединяет механическую, электрическую, гидравлическую и информационную систему. Состоит из гидравлического автоматического лифта, устройства для капитального ремонта на устье, конвейера трубных штанг, крюкового направляющего устройства и гидравлической системы управления.
Использование данного устройства улучшит рабочую среду, снизит трудоемкость и риск работы, повысит безопасность во время работы. А также снизит количество рабочей силы, что может облегчить управление работ и снизить затраты на выполнение работ человеком. Более того, дополнительная система автоматизации капитального ремонта скважин имеет высокую адаптивную способность к различной среде, и это может сэкономить время для работы.
- Улучшает условия выполнения работ
- Снижает интенсивность работ и степень риска
- Повышает безопасность во время эксплуатации
- Снижает расходы за работу, выполненную человеком
- Высокая адаптивная способность к различной среде
- Большая экономия времени
| Производительность загрузки (узлов/час) | 30 |
| Нагрузочная способность (фунт) | Номинальная мощность 90000, максимальная мощность 15100 |
| Мощность загрузки (кВт) | 37 |
| Используемые насосно-компрессорные трубы | 2 3/8, 2 7/8, 3 1/2 НКТ с невысаженными концами |
| Обслуживающий персонал | 3 человека |
В настоящее время существует множество нефтяных и водных скважин высокого давления, которое не может нормально поддерживаться в процессе добычи нефти. И некоторые из нефтяных и водных скважин должны приостанавливать добычу на период поддержания давления, вследствие влияния добычи и закачки воды. Исходное решение может вызвать загрязнение пласта, влияя на добычу, длительный рабочий цикл, высокую стоимость.

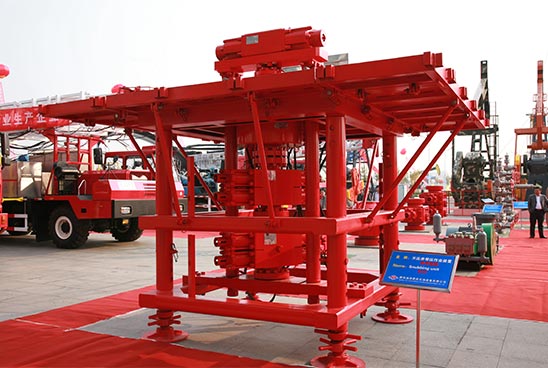

Безнапорное рабочее устройство (также известное как работа под давлением) имеет преимущества сохранения внутрискважинного потенциала, экономии затрат, сокращения времени и уменьшения загрязнения.
Безнапорное рабочее устройство, разработанное Shengji, может соответствовать следующим требованиям: 1. Спуск и подъем насосно-компрессорных труб под давлением. 2. Спуск и подъем насосно-компрессорных труб с пакером под давлением. 3. Спуск и подъем инструмента под давлением. 4. Спуск и подъем подвески для труб под давлением. А теперь безнапорное рабочее устройство широко применяется на нефтяном месторождении Шэнли, а также высокоэффективно и экономично выполнило тысячи безнапорных рабочих требований.
- Меньше загрязнение окружающей среды
- Снижает загрязнение и повреждение нефтяного оборудования
- Увеличивает объем закачки воды и добычи
- Экономия энергоресурсов
- Снижает временные затраты на ожидание
| Проходной диаметр (мм) | 186 |
| Статическое уплотняемое давление (psi) | 5000 |
| Динамическое уплотняемое давление (psi) | 1000 |
| Подъемная сила (фунт) | 112000 |
| Противо-усилие предварительного обжатия (фунт) | 67500 |
| Прижимное усилие (фунт) | 45000 |
| Скорость подъема | 160 мм/с |
| Скорость спуска | 100 мм/с |
